一、产品概述

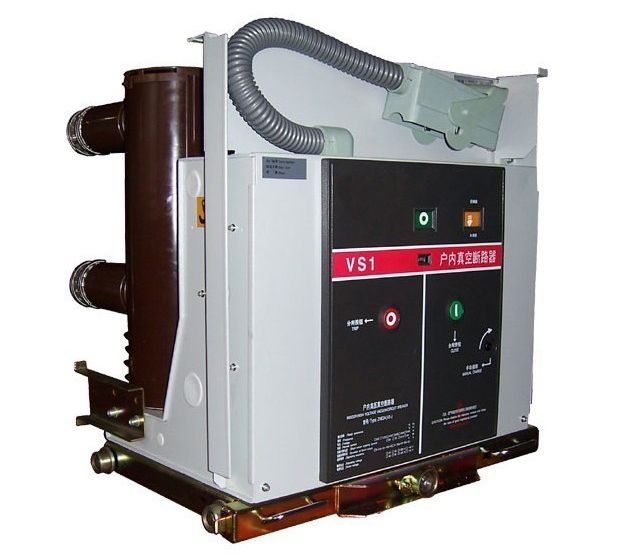

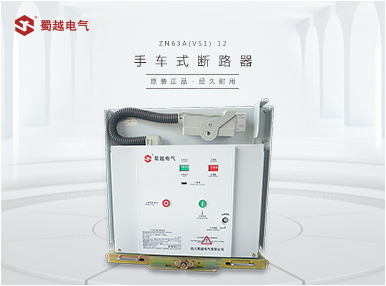

ZN63A(VS1)-12/1250A-31.5型手车式户内高压真空断路器 ,系三相交流50Hz额定电压为12kV电力系统的户内开关设备 ,作为电网设备、工矿企业动力设备的保护和控制单元 。适用于要求在额定工作电流下的频繁操作 ,或多次开断短路电流的场所 。
该真空断路器采用操动机构与断路器本体一体式设计 ,既可做为固定安装单元 ,也可配有专用推进机构 ,组成手车单元作用 。
本产品符合国家标准GB1984《交流高压断路器》、JB3855《3.6-40.5kV户内交流高压真空断路器》和IEC60056《高压交流断路器》标准 。满足DL/T403《12-40.5kV户内高压断路器订货技术条件》 。
二、产品特点
1.机械和电气的耐久性:在额定电流下 ,允许开断次数高达30000次;在额定短路电流下 ,允许开断次数高达20、30、50、75、100次 。
2.功能齐全:可理想地开合电力标准DL403规定的各类负载 ,如方式1-5、电容器、失步条件 。
3.维修方便:通常仅需对操动机构做少量清扫或润滑 。
4.具有完整的产品系列:额定电流从630A-5000A ,额定短路开断电流从20kA-50kA 。
5.可靠性高:产品出厂前每台进行机械磨合老练试验 。
三、使用条件
1、bat365中文官网登录入口气温度:上限+40℃ ,下限-10℃;
2、相对湿度:日平均相对湿度:≤95%;月平均相对湿度:≤90 %;
日平均饱和蒸气压:≤2.2×10-3MPa ,月平均饱和蒸气压:≤1.8×10-3MPa.
3、海拔高度:2000m及以下;
4、地震烈度:不超过8度;
5、使用场所无易燃、爆炸危险、化学腐蚀及剧烈振动 。
四、结构介绍
1、断路器的灭弧室与操动机构部分采用前后配置方式 ,通过传动机构连接为一个整体 ,以保证断路器的总体配合性能 。
2、采用中封式陶瓷真空灭弧室 ,铜铬触头材料及纵磁场触头结构为当今世界公认的**进的熄弧方式 。
3、真空灭弧室装在采用APG新艺成型的绝缘筒内 ,不仅缩小了断路器的整体尺寸 ,还防止了异物对灭弧的损伤和表面污染 。
4、绝缘筒在借鉴国外同类产品优点的基础上 ,增设内裙边和加强筋 ,提高了绝缘水平和抗动稳定电流的能力 。
5、操动机构采用弹簧储能式 ,具有电动和手动储能两种功能 ,断路器工作时储能弹簧的能量通过输出凸轮传递给连杆机构 ,再通过连杆机构传递到动触并没有部分 。
6、先进合理的缓冲装置 ,分闸无反弹 ,减弱分闸冲击和震动 。
7、无需调整 ,极少维护或免维护 。
8、机构寿命高达20000次 。
销售热线:400-886-9311
传真:
Email:
网址: qianlihe.com
营业展厅地址:成都市万贯五金机电城C区9栋30-31号
一、ZN63A(VS1)-12型手车式户内高压真空断路器型号表:
ZN63A(VS1)-12/630-20手车式 | 配800MM柜之间210MM断口275MM |
ZN63A(VS1)-12/630-25手车式 | |
ZN63A(VS1)-12/630-31.5手车式 | |
ZN63A(VS1)-12/1250-20手车式 | |
ZN63A(VS1)-12/1250-25手车式 | |
ZN63A(VS1)-12/1250-31.5手车式 | |
ZN63A(VS1)-12/1250-40手车式 | |
ZN63A(VS1)-12/1600-31.5手车式 | |
ZN63A(VS1)-12/1600-40手车式 | |
ZN63A(VS1)-12/1600-31.5手车式 | 配2米柜之间275MM断口275MM |
ZN63A(VS1)-12/1600-40手车式 | |
ZN63A(VS1)-12/2000-31.5手车式 | 配2米柜两色相间275MM断口310MM |
ZN63A(VS1)-12/2000-40手车式 | |
ZN63A(VS1)-12/2500-31.5手车式 | |
ZN63A(VS1)-12/2500-40手车式 | |
ZN63A(VS1)-12/3150-40手车式 | |
ZN63A(VS1)-12/4000-40手车式 |
二、ZN63A(VS1)-12型手车式户内高压真空断路器技术参数 :
项目编号 | 建设项目 | 方 | 参 数 | ||||||
1 | 稳定电阻值 | kV | 12 | 12 | 12 | 12 | 12 | 12 | |
2 | 額定感应电流 | A | 630 1250 | 630 1250 | 630 1250 1600 | 630 1600 2000 | 630 2500 3150 | 2000 2500 3150 4000 5000 | |
3 | 载荷系数隔热层次 | 1min 工频抗压 | kA | 42 | 42 | 42 | 42 | 42 | 42 |
电机额定功率雷击震荡耐压性 | 75 | 75 | 75 | 75 | 75 | 75 | |||
4 | 功率短路故障开无电流 | kA | 16 | 20 | 25 | 31.5 | 40 | 50 | |
5 | 稳定断路关合直流电(谷值) | kA | 40 | 50 | 63 | 80 | 100 | 130 | |
6 | 额定的(基线)承受瞬时电流 | kA | 40 | 50 | 63 | 80 | 100 | 130 | |
7 | 功率短暂承受工作电流 | kA | 16 | 20 | 25 | 31.5 | 40 | 50 | |
8 | 稳定出现短路开停电流开断时间 | 次 | 50 | 50 | 50 | 50 | 30 | 20 | |
9 | 额定值过压延续时间间隔 | S | 4 | 4 | 4 | 4 | 4 | 4 | |
10 | 额定的控制先后 | 分-t合分-180s-合分 | |||||||
11 | 机械化使用期限 | 次 | 20000 | 20000 | 20000 | 20000 | 10000 | 10000 | |
12 | 额定的单一电容(电力电容器设计)器组开关电流 | A | 630 | 630 | 630 | 630 | 630 | 630 | |
13 | 固定背靠枕电力电容器类器组开跳闸流 | A | 400 | 400 | 400 | 400 | 400 | 400 |
