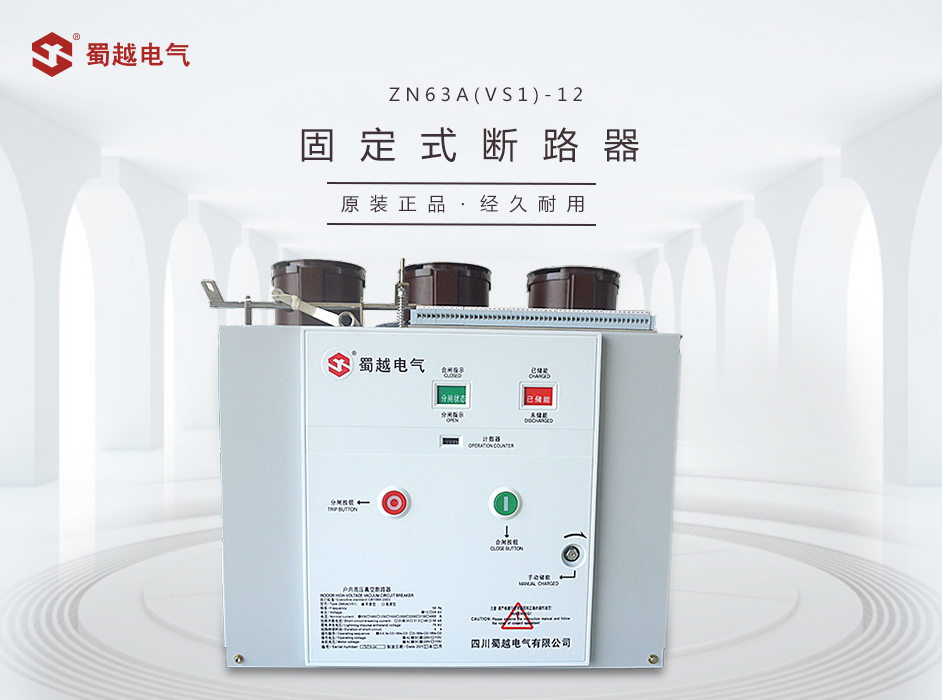

一、介绍
VS1-24型户内高压固定式真空断路器是三相交流50Hz ,额定电压为 ,7.2~12千伏户内高压开关设备 。作为电网设备、工矿企业动力设备的保护和控制单元 。断路器符合我国国家标准GB1984-89《交流高压断路器》、JB3855-96《3.6~40.5kV户内交流高压真空断路器》、DL403-91《10~35kV户内高压真空断路器订货技术条件》和相关的IEC标准 ,并具有可靠的联锁功能 。
VS1-24型户内高压固定式真空断路器可进行频繁的操作 ,具有多次开断和快速重合闸的能力 。 VS1型户内高压真空断路器采用操动机构与断路器本体一体化设计 ,可以作为固定安装的单元 。
二、VS1-24型户内高压固定式真空断路器使用bat365中文官网登录入口
a、周围空气温度:上限 40℃ ,下限-15℃;
b、海拔高度:≤1000m(若需增高海拔 ,则额定绝缘水平相应提高);
c、振幅:地震烈度不超过8度;
d、空气相对湿度日平均值不大于95% ,月平均值不大于90%;
e、无火灾、爆炸危险、严重污染、化学腐蚀及剧烈震动的场所 。
销售热线:400-886-9311
传真:
Email:
网址: qianlihe.com
营业展厅地址:成都市万贯五金机电城C区9栋30-31号
的项目 | 政府部门 | 参数 | ||
额定值电流电压 | kV | 24 | ||
额定容量暂时性工频接受电阻(1min) | 65/79(两色 ,对地/断口) | |||
额定的雷闪震荡耐受力电压电流(顶值) | 125/145(两色 ,对地/断口) | |||
额定的频次 | Hz | 50 | ||
功率电压 | A | 630 1250 | 630 1250 1600 | 630 1250 1600 |
电机额定功率虚接开关闭电源流 | kA | 20/25 | 31.5 | 40 |
額定短时间受工作电压 | 20/25 | 31.5 | 40 | |
载荷系数烧坏继续时间段 | S | 4 | ||
功率峰峰值耐受力电压 | kA | 50/63 | 80 | 100 |
额定值断路关合感应电流 | 50/63 | 80 | 100 | |
多次电路工频耐bat365中文官网登录入口作电压(1min) | 200 | |||
特殊1个/背靠背电解电容组开关闭电源流 | A | 630/400(40kA为800/400) | ||
額定电阻器组关合涌流 | 12.5(声音频率很小于1000Hz) | |||
机械设备使用寿命 | kA | 20000 | ||
额定容量电压开断两次(电保修期) | 20000 | |||
特殊击穿瞬时电流开断的次数 | 次 | 50(40kA≤30) | ||
动、静触头能变形累记机的薄厚 | mm | 3 | ||
储能技术事件 | s | ≤10 | ||
触头开距 | mm | 16±1 | ||
超行程安排 | 3.5±0.5 | |||
触头分闸跳跃准确时间 | ms | ≤2(40kA≤30) | ||
相电压分、送电区别期性 | ≤2 | |||
月均分闸流速(触头分别-8mm) | m/s | 1.5±0.2 | ||
均匀分闸速度慢(8mm-触头合闭) | 0.8±0.2 | |||
主导地位电二次回路内阻 | μΩ | ≤50(630A)≤45(1250A)≤35(1600-2000)≤25(2500A以上) | ||
功率操作的依次 | 分-0.3s-合分180s-合分 |
