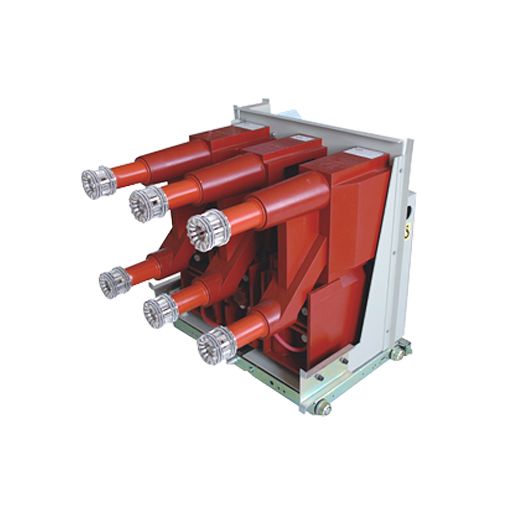

计量手车 本计量手车由一次接线延伸式电流互感器、熔断器和电压互感器组成 。
1.2 本计量手车结构加高240mm ,其装配尺寸适用于800mm或1000mm柜宽的中置式手车柜 ,一次相间距210mm或275mm ,上下动触头间距275mm ,与VS1(或VD4)断路器手车一致 。
1.3 本计量手车有两种结构方案
1.3.1 JGJCⅡ-12为2CT 2PT方案:其中2台电流互感器LZZBJP-12 ,一台是连体绝缘支柱与触臂熔断器支架;采用"V"形接法 ,电压互感器与其保护熔断器另装为一体 ,熔断器内置 ,不占用空间 ,安全可靠 ,容易更换 。
1.3. 2 JGJCⅢ-12为2CT 2PT方案:其中3台电流互感器LZZBJP-12;3台电压互感器JDZX10-10的(Ⅰ)、(Ⅱ)、(Ⅲ)型 ,采用"Y"形接法 ,该电压互感器除具有1.3.1的优点外 ,还具有剩余电压绕组 ,可供三项电压对称监护用 。
1.4 计量手车内装有电磁锁 ,可以防止误操作;手车底盘备有接地铜排 。
1.5 计量手车内可配置S8、S9辅助开关 ,可按用户要求提供三开两闭、四开一闭、五常开等结构形式 。
1.6 用户有特殊要求 ,请与本厂联系.
