一、用途、结构简介

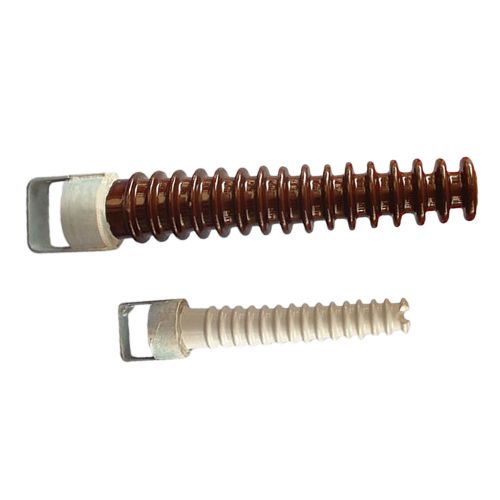

低压线路图瓷横担隔绝子用于高压架空输配电线路中绝缘和支持导线 ，它可以替代悬式绝缘子和针式绝缘子 。瓷横担绝缘子采用实心不可击穿的瓷件与金属附件胶装而成 ，具有自洁性好 ，维护简单 ，线路材料省 ，造价低 ，运行安全可靠等优点 。
二、型号说明
销售热线：400-886-9311
传真：
Email：
网址： qianlihe.com
营业展厅地址：成都市万贯五金机电城C区9栋30-31号
| 型號 | 总长 | 安装孔与线槽中心距离 | 绝缘距离 | 瓷件顶端直径 | 瓷件**棱径 | 金属线槽高度 | 使用孔 | 重新安装面 | 抗弯破坏负荷 | 工频湿闪络电压 | 50%全波冲击闪络电压 | 爬电距离 | |||
| l2±2 | R±2 | 长度d1+3-1 | 高度 | b | l3 | ||||||||||
| SC-185 | 400 | 340 | 315 | 45 | 75 | 22 | / | 18 | 68 | 45 | 60 | 2.5 | 50 | 185 | 320 |
| SC-185Z | 400 | 340 | 315 | 45 | 75 | / | 11 | 18 | 68 | 45 | 60 | 2.5 | 50 | 185 | 320 |
| SC-210 | 450 | 390 | 365 | 45 | 82 | 22 | / | 18 | 72 | 45 | 60 | 2.5 | 60 | 210 | 380 |
| SC-210Z | 450 | 390 | 365 | 45 | 82 | / | 11 | 18 | 72 | 45 | 60 | 2.5 | 60 | 210 | 380 |
| SC-280 | 600 | 530 | 490 | 60 | 110 | 26 | / | 22 | 90 | 50 | 80 | 3.5 | 100 | 280 | 600 |
| SC-280Z | 600 | 530 | 490 | 60 | 110 | / | 13 | 22 | 90 | 50 | 80 | 3.5 | 100 | 280 | 600 |
